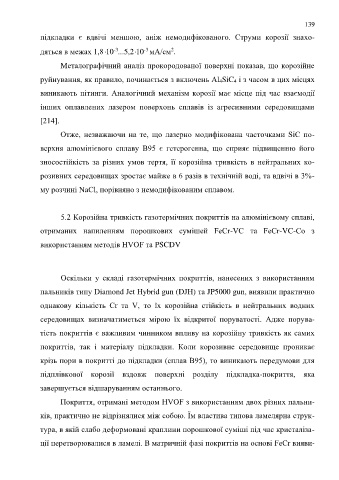

Page 139 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

139

підкладки є вдвічі меншою, аніж немодифікованого. Струми корозії знахо-

2
-3
-3
дяться в межах 1,810 ...5,210 мА/см .
Металографічний аналіз прокородованої поверхні показав, що корозійне
руйнування, як правило, починається з включень Al 4SiC 4 і з часом в цих місцях

виникають пітинги. Аналогічний механізм корозії має місце під час взаємодії

інших оплавлених лазером поверхонь сплавів із агресивними середовищами

[214].
Отже, незважаючи на те, що лазерно модифікована часточками SiC по-

верхня алюмінієвого сплаву В95 є гетерогенна, що сприяє підвищенню його
зносостійкість за різних умов тертя, її корозійна тривкість в нейтральних ко-

розивних середовищах зростає майже в 6 разів в технічній воді, та вдвічі в 3%-

му розчині NaCl, порівняно з немодифікованим сплавом.

5.2 Корозійна тривкість газотермічних покриттів на алюмінієвому сплаві,

отриманих напиленням порошкових сумішей FeCr-VC та FeCr-VC-Co з

використанням методів HVOF та PSCDV

Оскільки у складі газотермічних покриттів, нанесених з використанням

пальників типу Diamond Jet Hybrid gun (DJH) та JP5000 gun, виявили практично

однакову кількість Cr та V, то їх корозійна стійкість в нейтральних водних

середовищах визначатиметься мірою їх відкритої поруватості. Адже порува-

тість покриттів є важливим чинником впливу на корозійну тривкість як самих

покриттів, так і матеріалу підкладки. Коли корозивне середовище проникає

крізь пори в покритті до підкладки (сплав В95), то виникають передумови для

підплівкової корозії вздовж поверхні розділу підкладка-покриття, яка

завершується відшаруванням останнього.

Покриття, отримані методом HVOF з використанням двох різних пальни-

ків, практично не відрізнялися між собою. Їм властива типова ламелярна струк-

тура, в якій слабо деформовані краплини порошкової суміші під час кристаліза-

ції перетворювалися в ламелі. В матричній фазі покриттів на основі FeCr вияви-
