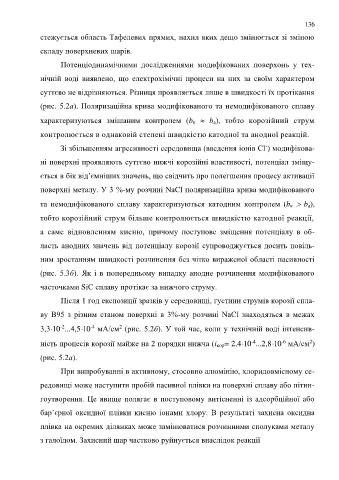

Page 136 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 136

136

               стежується область Тафелевих прямих, нахил яких дещо змінюється зі зміною

               складу поверхневих шарів.

                      Потенціодинамічними  дослідженнями  модифікованих  поверхонь  у  тех-

               нічній  воді  виявлено,  що  електрохімічні  процеси  на  них  за  своїм  характером

               суттєво не відрізняються. Різниця проявляється лише в швидкості їх протікання

               (рис. 5.2а). Поляризаційна крива модифікованого та немодифікованого сплаву

               характеризуються  змішаним  контролем  (b к    b а),  тобто  корозійний  струм

               контролюється в однаковій степені швидкістю катодної та анодної реакцій.

                                                                                              -
                      Зі збільшенням агресивності середовища (введення іонів Cl ) модифікова-
               ні поверхні проявляють суттєво нижчі корозійні властивості, потенціал зміщу-


               ється в бік від’ємніших значень, що свідчить про полегшення процесу активації

               поверхні металу. У 3 %-му розчині NaCl поляризаційна крива модифікованого

               та  немодифікованого  сплаву  характеризуються  катодним  контролем  (b к    b а),

               тобто корозійний струм більше контролюється швидкістю катодної реакції,

               а  саме  відновленням  кисню,  причому  поступове  зміщення  потенціалу  в  об-

               ласть анодних значень від потенціалу корозії супроводжується досить повіль-

               ним зростанням швидкості розчинення без чітко вираженої області пасивності

               (рис.  5.3б).  Як  і  в  попередньому  випадку  анодне  розчинення  модифікованого

               часточками SiC сплаву протікає за нижчого струму.

                      Після 1 год експозиції зразків у середовищі, густини струмів корозії спла-

               ву  В95  з  різним  станом  поверхні  в  3%-му  розчині  NaCl  знаходяться  в  межах

                                 -4
                                           2
                      -2
               3,310 ...4,510  мА/см  (рис. 5.2б). У той час, коли у технічній воді інтенсив-
                                                                                                              2
                                                                                                    -6
                                                                                         -4
               ність процесів корозії майже на 2 порядки нижча (і кор= 2,410 ...2,810  мА/см )
               (рис. 5.2а).
                      При випробуванні в активному, стосовно алюмінію, хлоридовмісному се-

               редовищі може наступити пробій пасивної плівки на поверхні сплаву або пітин-

               гоутворення. Це явище полягає в поступовому  витісненні із адсорбційної або


               бар’єрної  оксидної  плівки  кисню  іонами  хлору.  В  результаті  захисна  оксидна
               плівка на окремих ділянках може замінюватися розчинними сполуками металу


               з галоїдом. Захисний шар частково руйнується внаслідок реакції
   131   132   133   134   135   136   137   138   139   140   141
