Page 140 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

140

ли розсіяні чорні включення VC практично круглої морфології завбільшки 1...5

мкм (рис. 4.6). Відкриту поруватість такого покриття визначали за методикою

наведеною в розділі 2. і встановили, що вона не перевищувала 2% для DJH та

5% для JP5000 (рис. 5).

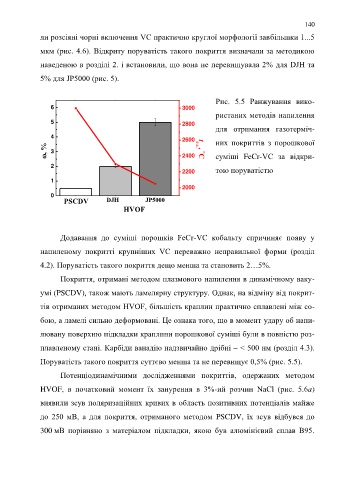

Рис. 5.5 Ранжування вико-
6 3000
ристаних методів напилення
5 2800
для отримання газотерміч-
4
них покриттів з порошкової
t
, % 3 2400 суміші FeCr-VC за відкри-

2600 г.с. ,  С
2
2200 тою поруватістю
1
2000
0
PSCDV DJH JP5000
HVOF

Додавання до суміші порошків FeCr-VC кобальту спричиняє появу у

напиленому покритті крупніших VC переважно неправильної форми (розділ

4.2). Поруватість такого покриття дещо менша та становить 2…5%.

Покриття, отримані методом плазмового напилення в динамічному ваку-

умі (PSCDV), також мають ламелярну структуру. Однак, на відміну від покрит-

тів отриманих методом HVOF, більшість краплин практично сплавлені між со-

бою, а ламелі сильно деформовані. Це ознака того, що в момент удару об напи-

лювану поверхню підкладки краплини порошкової суміші були в повністю роз-

плавленому стані. Карбіди ванадію надзвичайно дрібні – < 500 нм (розділ 4.3).

Поруватість такого покриття суттєво менша та не перевищує 0,5% (рис. 5.5).

Потенціодинамічними дослідженнями покриттів, одержаних методом

HVOF, в початковий момент їх занурення в 3%-ий розчин NaCl (рис. 5.6а)

виявили зсув поляризаційних кривих в область позитивних потенціалів майже

до 250 мВ, а для покриття, отриманого методом PSCDV, їх зсув відбувся до

300 мВ порівняно з матеріалом підкладки, якою був алюмінієвий сплав В95.
