Page 143 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

143

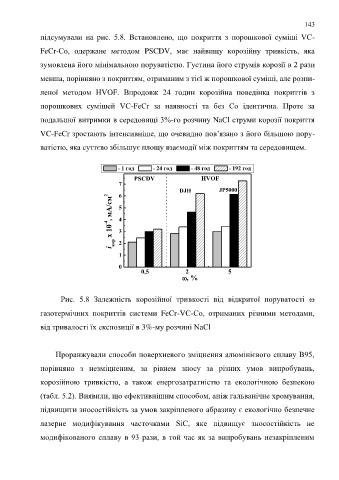

підсумували на рис. 5.8. Встановлено, що покриття з порошкової суміші VC-

FeCr-Co, одержане методом PSCDV, має найвищу корозійну тривкість, яка

зумовлена його мінімальною поруватістю. Густина його струмів корозії в 2 рази

менша, порівняно з покриттям, отриманим з тієї ж порошкової суміші, але розпи-

леної методом HVOF. Впродовж 24 годин корозійна поведінка покриттів з

порошкових сумішей VC-FeCr за наявності та без Co ідентична. Проте за

подальшої витримки в середовищі 3%-го розчину NaCl струми корозії покриття

VC-FeCr зростають інтенсивніше, що очевидно пов’язано з його більшою пору-

ватістю, яка суттєво збільшує площу взаємодії між покриттям та середовищем.

- 1 год - 24 год - 48 год - 192 год
PSCDV HVOF
7
DJH JP5000
6
і кор х 10 -4 , мА/см 2 5

4

3

2
1

0
0,5 2 5
, %

Рис. 5.8 Залежність корозійної тривкості від відкритої поруватості 

газотермічних покриттів системи FeCr-VC-Co, отриманих різними методами,

від тривалості їх експозиції в 3%-му розчині NaCl

Проранжували способи поверхневого зміцнення алюмінієвого сплаву В95,

порівняно з незміцненим, за рівнем зносу за різних умов випробувань,

корозійною тривкістю, а також енергозатратністю та екологічною безпекою

(табл. 5.2). Виявили, що ефективнішим способом, аніж гальванічне хромування,

підвищити зносостійкість за умов закріпленого абразиву є екологічно безпечне

лазерне модифікування часточками SiC, яке підвищує зносостійкість не

модифікованого сплаву в 93 рази, в той час як за випробувань незакріпленим
