Page 135 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

135

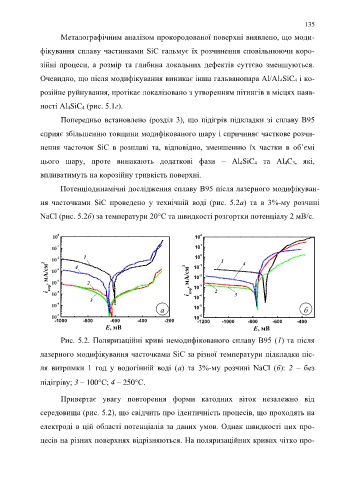

Металографічним аналізом прокородованої поверхні виявлено, що моди-

фікування сплаву частинками SiC гальмує їх розчинення сповільнюючи коро-

зійні процеси, а розмір та глибина локальних дефектів суттєво зменшуються.

Очевидно, що після модифікування виникає інша гальванопара Al/Al 4SiC 4 і ко-

розійне руйнування, протікає локалізовано з утворенням пітингів в місцях наяв-

ності Al 4SiC 4 (рис. 5.1г).

Попередньо встановлено (розділ 3), що підігрів підкладки зі сплаву В95

сприяє збільшенню товщини модифікованого шару і спричиняє часткове розчи-

нення часточок SiC в розплаві та, відповідно, зменшенню їх частки в об’ємі

цього шару, проте виникають додаткові фази – Al 4SiC 4 та Al 4C 3, які,

впливатимуть на корозійну тривкість поверхні.

Потенціодинамічні дослідження сплаву В95 після лазерного модифікуван-

ня часточками SiC проведено у технічній воді (рис. 5.2а) та в 3%-му розчині

NaCl (рис. 5.2б) за температури 20°С та швидкості розгортки потенціалу 2 мВ/с.

10 0 10 2

10 -1 10 1
10
10 -2 4 1 10 -1 0 1 4
i кор , мA/cм 2 10 -3 -4 2 i кор , мA/cм 2 10 -2

10
-3
10 -5 10 -4 2 3
3 10
10 -6 -5
а 10 б
10 -7 10 -6
-1000 -800 -600 -400 -200 -1200 -1000 -800 -600 -400
E, мВ E, мВ

Рис. 5.2. Поляризаційні криві немодифікованого сплаву В95 (1) та після

лазерного модифікування часточками SiC за різної температури підкладки піс-

ля витримки 1 год у водогінній воді (а) та 3%-му розчині NaCl (б): 2 – без

підігріву; 3 – 100С; 4 – 250С.

Привертає увагу повторення форми катодних віток незалежно від

середовища (рис. 5.2), що свідчить про ідентичність процесів, що проходять на
електроді в цій області потенціалів за даних умов. Однак швидкості цих про-

цесів на різних поверхнях відрізняються. На поляризаційних кривих чітко про-
