Page 138 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

138

Рис. 5.4 Корозійна тривкість в
350
250 - технічна вода 300 технічній воді та 3%-му розчині
і кор (H 2 O) x 10 -6 , мА/см 2 150 250 і кор (3% NaCl) x 10 -4 , мА/см 2 NaCl сплаву немодифікованого
- 3%-ий р-н NaCl
200

(1) і модифікованого часточ-
200
150
ками SiC за різної температури
100
100
підігріву підкладки: 20С (2);
50
50
100С (3); 250С (4)
0 0
1 2 3 4

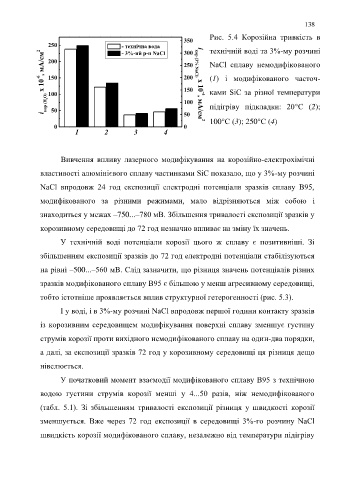

Вивчення впливу лазерного модифікування на корозійно-електрохімічні

властивості алюмінієвого сплаву частинками SiC показало, що у 3%-му розчині

NaCl впродовж 24 год експозиції електродні потенціали зразків сплаву В95,

модифікованого за різними режимами, мало відрізняються між собою і

знаходиться у межах –750...–780 мВ. Збільшення тривалості експозиції зразків у

корозивному середовищі до 72 год незначно впливає на зміну їх значень.

У технічній воді потенціали корозії цього ж сплаву є позитивніші. Зі

збільшенням експозиції зразків до 72 год електродні потенціали стабілізуються

на рівні –500...–560 мВ. Слід зазначити, що різниця значень потенціалів різних

зразків модифікованого сплаву В95 є більшою у менш агресивному середовищі,

тобто істотніше проявляється вплив структурної гетерогенності (рис. 5.3).

І у воді, і в 3%-му розчині NaCl впродовж першої години контакту зразків

із корозивним середовищем модифікування поверхні сплаву зменшує густину

струмів корозії проти вихідного немодифікованого сплаву на один-два порядки,

а далі, за експозиції зразків 72 год у корозивному середовищі ця різниця дещо

нівелюється.

У початковий момент взаємодії модифікованого сплаву В95 з технічною

водою густини струмів корозії менші у 4...50 разів, ніж немодифікованого

(табл. 5.1). Зі збільшенням тривалості експозиції різниця у швидкості корозії

зменшується. Вже через 72 год експозиції в середовищі 3%-го розчину NaCl

швидкість корозії модифікованого сплаву, незалежно від температури підігріву
