Page 134 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

134

сивного середовища немодифікований сплав. На його поверхні чітко виявлено

витравлені межі зерен та окремі зерна, що свідчить про переважаючу корозію в

місцях наявності ді-
а б
лянок збагачених

MgZn 2, (гальвано-

MgZn 2 пара Al/MgZn 2)
(рис. 5.1б). Ці резу-

льтати узгоджу-
MgZn 2
ються з доповідями
SiC SiC в MgZn 2 г
Бірбіліса та колег
SiC
MgZn 2 Al SiC 4 [212], який зазна-
4
чив, що інтермета-

Al 4 SiC 4 Al 4 SiC 4 лідна частинка

MgZn 2 є анодною

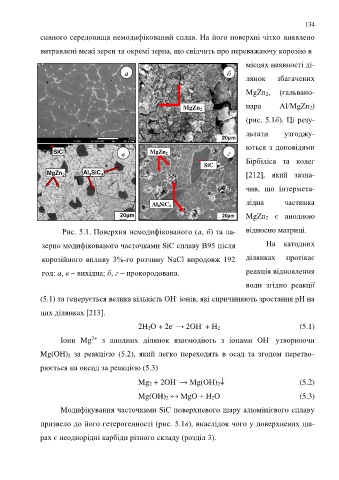

Рис. 5.1. Поверхня немодифікованого (а, б) та ла- відносно матриці.
зерно модифікованого часточками SiC сплаву В95 після На катодних

корозійного впливу 3%-го розчину NaCl впродовж 192 ділянках протікає

год: а, в – вихідна; б, г – прокородована. реакція відновлення

води згідно реакції
-
(5.1) та генерується велика кількість ОН іонів, які спричиняють зростання рН на

цих ділянках [213].
-
-
2H 2O + 2e → 2OH + H 2 (5.1)
2+
-
Іони Mg з анодних ділянок взаємодіють з іонами ОН утворюючи
Mg(OH) 2 за реакцією (5.2), який легко переходять в осад та згодом перетво-

рюється на оксид за реакцією (5.3)

-
Mg 2 + 2OH → Mg(OH) 2 (5.2)
Mg(OH) 2 ↔ MgO + H 2O (5.3)

Модифікування часточками SiC поверхневого шару алюмінієвого сплаву

призвело до його гетерогенності (рис. 5.1в), внаслідок чого у поверхневих ша-

рах є неоднорідні карбіди різного складу (розділ 3).
