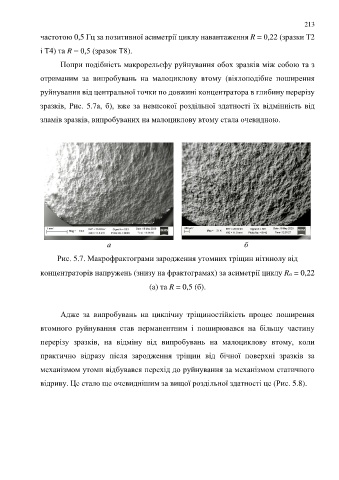

Page 213 - УДК

213

частотою 0,5 Гц за позитивної асиметрії циклу навантаження R = 0,22 (зразки Т2

і Т4) та R = 0,5 (зразок Т8).

Попри подібність макрорельєфу руйнування обох зразків між собою та з

отриманим за випробувань на малоциклову втому (віялоподібне поширення

руйнування від центральної точки по довжині концентратора в глибину перерізу

зразків, Рис. 5.7а, б), вже за невисокої роздільної здатності їх відмінність від

зламів зразків, випробуваних на малоциклову втому стала очевидною.

а б

Рис. 5.7. Макрофрактограми зародження утомних тріщин нітинолу від

концентраторів напружень (знизу на фрактограмах) за асиметрії циклу R = 0,22

(а) та R = 0,5 (б).

Адже за випробувань на циклічну тріщиностійкість процес поширення

втомного руйнування став перманентним і поширювався на більшу частину

перерізу зразків, на відміну від випробувань на малоциклову втому, коли

практично відразу після зародження тріщин від бічної поверхні зразків за

механізмом утоми відбувався перехід до руйнування за механізмом статичного

відриву. Це стало ще очевиднішим за вищої роздільної здатності це (Рис. 5.8).
