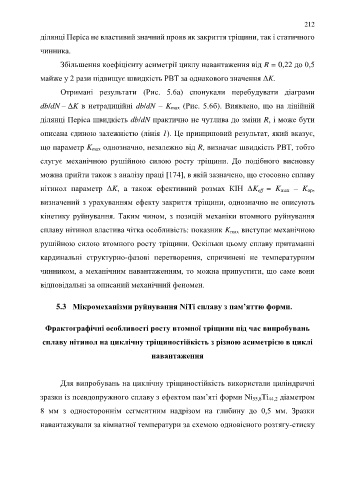

Page 212 - УДК
P. 212

212

               ділянці Періса не властивий значний прояв як закриття тріщини, так і статичного

               чинника.

                      Збільшення коефіцієнту асиметрії циклу навантаження від R = 0,22 до 0,5

               майже у 2 рази підвищує швидкість РВТ за однакового значення ΔK.

                      Отримані  результати  (Рис.  5.6a)  спонукали  перебудувати  діаграми

               db/dN – ΔK в нетрадиційні  db/dN – K max (Рис. 5.6б). Виявлено, що на лінійній

               ділянці Періса швидкість db/dN практично не чутлива до зміни R, і може бути

               описана єдиною залежністю (лінія 1). Це принциповий результат, який вказує,

               що параметр K max однозначно, незалежно від R, визначає швидкість РВТ, тобто

               слугує  механічною  рушійною  силою  росту  тріщини.  До  подібного  висновку

               можна прийти також з аналізу праці [174], в якій зазначено, що стосовно сплаву

               нітинол  параметр  ΔK,  а  також  ефективний  розмах  КІН  ΔK eff  =  K max  –  K op,

               визначений з урахуванням ефекту закриття тріщини, однозначно не описують

               кінетику  руйнування. Таким чином, з позицій механіки  втомного руйнування

               сплаву нітинол властива чітка особливість: показник K max виступає механічною

               рушійною силою втомного росту тріщини. Оскільки цьому сплаву притаманні

               кардинальні  структурно-фазові  перетворення,  спричинені  не  температурним

               чинником, а механічним навантаженням, то можна припустити, що саме вони


               відповідальні за описаний механічний феномен.

                     5.3  Мікромеханізми руйнування NiTi сплаву з пам’яттю форми.


                 Фрактографічні особливості росту втомної тріщини під час випробувань

                сплаву нітинол на циклічну тріщиностійкість з різною асиметрією в циклі

                                                      навантаження



                      Для випробувань на циклічну тріщиностійкість використали циліндричні

               зразки із псевдопружного сплаву з ефектом пам’яті форми Ni 55,8Ti 44,2 діаметром

               8  мм  з  одностороннім  сегментним  надрізом  на  глибину  до  0,5  мм.  Зразки

               навантажували за кімнатної температури за схемою одновісного розтягу-стиску
   207   208   209   210   211   212   213   214   215   216   217
