Під час росту півеліптичної втомної тріщини відбувається зміна
коефіцієнту форми тріщини b/a (Рис. 5.3).
0.8
0.7
0.6
0.5
b/a 0.4
0.3
0.2
0.1
0.0
0.0 0.2 0.4 0.6 0.8 1.0 1.2
b/r

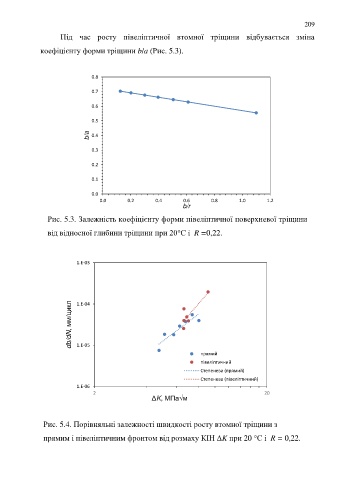

Рис. 5.3. Залежність коефіцієнту форми півеліптичної поверхневої тріщини
від відносної глибини тріщини при 20°С і R =0,22.
1.E-03
db/dN, мм/цикл 1.E-04
1.E-05
прямий
півеліптичний
Степенева (прямий)
Степенева (півеліптичний)
1.E-06
2 20
ΔK, МПа√м
Рис. 5.4. Порівняльні залежності швидкості росту втомної тріщини з
прямим і півеліптичним фронтом від розмаху КІН ΔK при 20 °С і R = 0,22.
