215

а б

в г

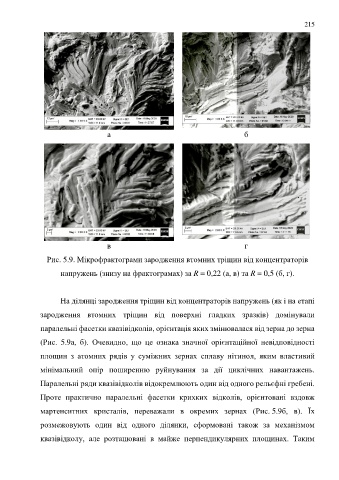

Рис. 5.9. Мікрофрактограми зародження втомних тріщин від концентраторів

напружень (знизу на фрактограмах) за R = 0,22 (а, в) та R = 0,5 (б, г).

На ділянці зародження тріщин від концентраторів напружень (як і на етапі

зародження втомних тріщин від поверхні гладких зразків) домінували

паралельні фасетки квазівідколів, орієнтація яких змінювалася від зерна до зерна

(Рис. 5.9а, б). Очевидно, що це ознака значної орієнтаційної невідповідності

площин з атомних рядів у суміжних зернах сплаву нітинол, яким властивий

мінімальний опір поширенню руйнування за дії циклічних навантажень.

Паралельні ряди квазівідколів відокремлюють один від одного рельєфні гребені.

Проте практично паралельні фасетки крихких відколів, орієнтовані вздовж

мартенситних кристалів, переважали в окремих зернах (Рис. 5.9б, в). Їх

розмежовують один від одного ділянки, сформовані також за механізмом

квазівідколу, але розташовані в майже перпендикулярних площинах. Таким
