Із збільшенням відносної глибини тріщини b/r від 0,36 до 1,0 відношення

b/a зменшується від 0,67 до 0,54.

Порівняння швидкості росту півеліптичної і прямої втомної тріщини в

найглибшій точці від розмаху коефіцієнту інтенсивності напруження ΔK

(Рис. 5.4) дає підстави стверджувати, що незалежно від форми фронту (прямий,

півеліптичний) представлені дані знаходяться в межах однієї смуги розкиду і

можуть бути описані єдиною залежністю.

1.00E-02

1.00E-03
db/dN, мм/цикл 1.00E-04

1.00E-05

1.00E-06
2 20
ΔK, МПа√м

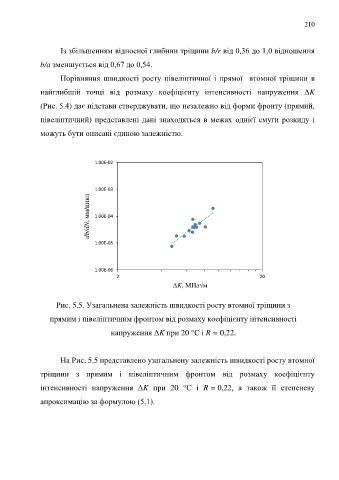

Рис. 5.5. Узагальнена залежність швидкості росту втомної тріщини з

прямим і півеліптичним фронтом від розмаху коефіцієнту інтенсивності

напруження ΔK при 20 °С і R = 0,22.

На Рис. 5.5 представлено узагальнену залежність швидкості росту втомної

тріщини з прямим і півеліптичним фронтом від розмаху коефіцієнту

інтенсивності напруження ΔK при 20 °С і R = 0,22, а також її степеневу

апроксимацію за формулою (5.1).
