Page 211 - УДК

211

5.2 Вплив асиметрії циклу навантаження

Досліджували вплив асиметрії циклу навантаження (R = 0,22 і 0,5) на

швидкість росту втомних тріщин за одновісного розтягу циліндричних зразків

діаметром 8 мм з прямим надрізом перпендикулярним до осі зразка глибиною

0,6 мм за температури 20°С. Методика дослідження детально описана в п. 2.5.

Експериментально отримані залежності швидкості db/dN – ΔK

відповідають лінійній ділянці Періса і вказують на істотне збільшенням

швидкості РВТ при підвищенні асиметрії R від 0,2 до 0,5 (Рис. 5.6a) [220].

Загалом для традиційних конструкційних матеріалів вважають, що коефіцієнт R

незначно впливає на швидкість росту на другій ділянці КДВР, ділянці Періса

[221]. На першій (припороговій) ділянці збільшення швидкості РВТ зумовлено

усуненням ефекту закриття тріщини, яке істотно проявляється саме за таких

умов навантаження.

1.E-02 1.E-02
R=0,22
R=0,22
R=0,5
Степенева (R=0,22) 1.E-03 R=0,5
db/dN, мм/цикл 1.E-04 db/dN, мм/цикл 1.E-04 Степенева (R=0,5)
Степенева (R=0,22)
Степенева (R=0,5)
1.E-03

1.E-05 1.E-05

1.E-06 1.E-06
1 20 1 22
ΔK, МПа√м K max , MПа√м

а б

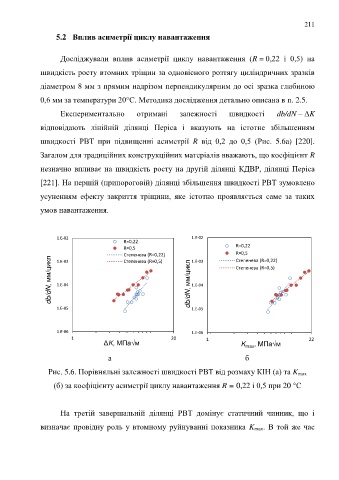

Рис. 5.6. Порівняльні залежності швидкості РВТ від розмаху КІН (а) та K max

(б) за коефіцієнту асиметрії циклу навантаження R = 0,22 і 0,5 при 20 °С

На третій завершальній ділянці РВТ домінує статичний чинник, що і

визначає провідну роль у втомному руйнуванні показника K max. В той же час
