Page 208 - УДК

208

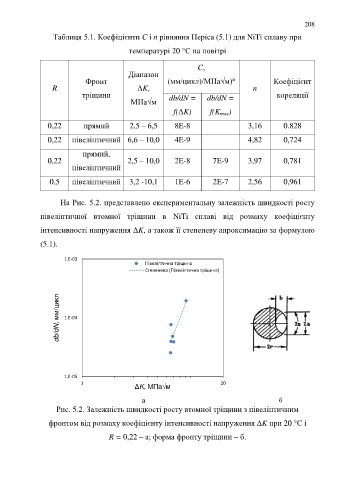

Таблиця 5.1. Коефіцієнти C і n рівняння Періса (5.1) для NiTi сплаву при

температурі 20 °С на повітрі

C,
Діапазон
n
Фронт (мм/цикл)/МПа√м) Коефіцієнт
R ΔK, n
тріщини db/dN = db/dN = кореляції
МПа√м

f(ΔK) f(K max)

0,22 прямий 2,5 – 6,5 8E-8 3,16 0.828

0,22 півеліптичний 6,6 – 10,0 4E-9 4,82 0,724

прямий,
0,22 2,5 – 10,0 2E-8 7E-9 3,97 0,781
півеліптичний

0,5 півеліптичний 3,2 -10,1 1E-6 2E-7 2,56 0,961

На Рис. 5.2. представлено експериментальну залежність швидкості росту

півеліптичної втомної тріщини в NiTi сплаві від розмаху коефіцієнту

інтенсивності напруження ΔK, а також її степеневу апроксимацію за формулою
(5.1).

1.E-03
Півеліптична тріщина
Степенева (Півеліптична тріщина)

db/dN, мм/цикл 1.E-04

1.E-05
1 20
ΔK, MПа√м
а б
Рис. 5.2. Залежність швидкості росту втомної тріщини з півеліптичним

фронтом від розмаху коефіцієнту інтенсивності напруження ΔK при 20 °С і

R = 0,22 – а; форма фронту тріщини – б.
