207

5 ОСОБЛИВОСТІ ВТОМНОГО РОСТУ ТРІЩИН В СПЛАВАХ З

ЕФЕКТОМ ПАМ’ЯТІ ФОРМИ

5.1 Вплив форми фронту тріщини

Під час росту фронт тріщини формувався у вигляді півеліпса або прямий

(Рис. 2.5). Відповідним чином і визначали КІН [185].

На Рис. 5.1. представлено залежність швидкості росту втомної тріщини з

прямим фронтом від розмаху коефіцієнту інтенсивності напруження ΔK.

1.E-03
Тріщина пряма
Степенева (Тріщина пряма)

db/dN, мм/цикл 1.E-04

1.E-05

1.E-06
1 20
ΔK, МПа√м

а б

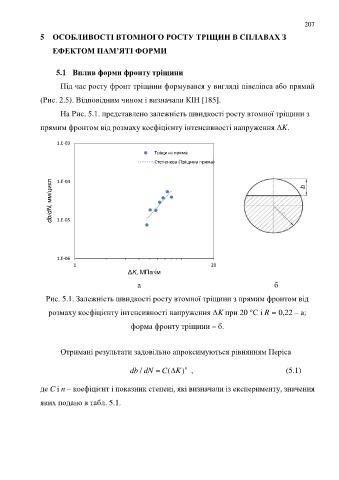

Рис. 5.1. Залежність швидкості росту втомної тріщини з прямим фронтом від

розмаху коефіцієнту інтенсивності напруження ΔK при 20 °С і R = 0,22 – а;
форма фронту тріщини – б.

Отримані результати задовільно апроксимуються рівнянням Періса

n
db / dN  C ( K ) , (5.1)

де C і n – коефіцієнт і показник степені, які визначали із експерименту, значення

яких подано в табл. 5.1.
