Page 206 - УДК

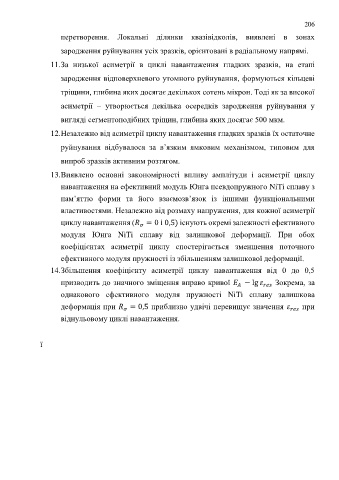

206

перетворення. Локальні ділянки квазівідколів, виявлені в зонах

зародження руйнування усіх зразків, орієнтовані в радіальному напрямі.

11. За низької асиметрії в циклі навантаження гладких зразків, на етапі

зародження відповерхневого утомного руйнування, формуються кільцеві

тріщини, глибина яких досягає декількох сотень мікрон. Тоді як за високої

асиметрії – утворюється декілька осередків зародження руйнування у

вигляді сегментоподібних тріщин, глибина яких досягає 500 мкм.

12. Незалежно від асиметрії циклу навантаження гладких зразків їх остаточне

руйнування відбувалося за в’язким ямковим механізмом, типовим для

випроб зразків активним розтягом.

13. Виявлено основні закономірності впливу амплітуди і асиметрії циклу

навантаження на ефективний модуль Юнга псевдопружного NiTi сплаву з
пам’яттю форми та його взаємозв’язок із іншими функціональними

властивостями. Незалежно від розмаху напруження, для кожної асиметрії

циклу навантаження ( = 0 і 0,5) існують окремі залежності ефективного

модуля Юнга NiTi сплаву від залишкової деформації. При обох

коефіцієнтах асиметрії циклу спостерігається зменшення поточного

ефективного модуля пружності із збільшенням залишкової деформації.
14. Збільшення коефіцієнту асиметрії циклу навантаження від 0 до 0,5

призводить до значного зміщення вправо кривої − lg Зокрема, за

однакового ефективного модуля пружності NiTi сплаву залишкова
деформація при = 0,5 приблизно удвічі перевищує значення при

віднульовому циклі навантаження.

ї
