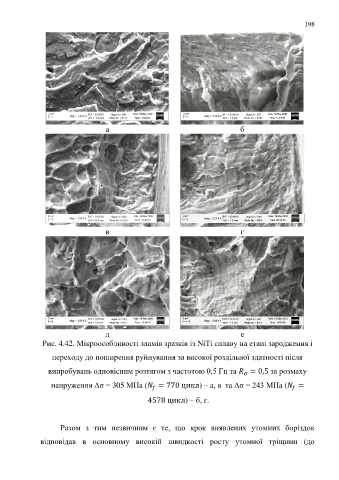

Page 198 - УДК

198

а б

в г

д е
Рис. 4.42. Мікроособливості зламів зразків із NiTi сплаву на етапі зародження і

переходу до поширення руйнування за високої роздільної здатності після

випробувань одновісним розтягом з частотою 0,5 Гц та = 0,5 за розмаху
σ

напруження Δσ = 305 МПа ( = 770 цикл) – а, в та Δσ = 243 МПа ( =

4578 цикл) – б, г.

Разом з тим незвичним є те, що крок виявлених утомних боріздок

відповідав в основному високій швидкості росту утомної тріщини (до
