194

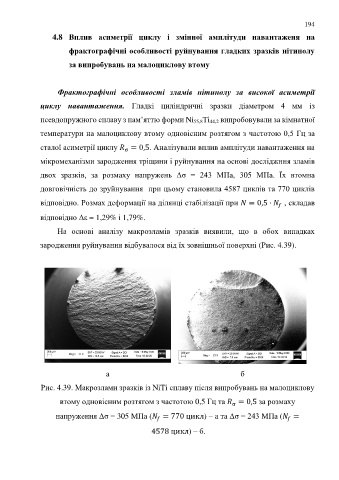

4.8 Вплив асиметрії циклу і змінної амплітуди навантаженя на

фрактографічні особливості руйнування гладких зразків нітинолу

за випробувань на малоциклову втому

Фрактографічні особливості зламів нітинолу за високої асиметрії

циклу навантаження. Гладкі циліндричні зразки діаметром 4 мм із

псевдопружного сплаву з пам’яттю форми Ni 55,8Ti 44,2 випробовували за кімнатної

температури на малоциклову втому одновісним розтягом з частотою 0,5 Гц за

сталої асиметрії циклу = 0,5. Аналізували вплив амплітуди навантаження на
σ
мікромеханізми зародження тріщини і руйнування на основі досліджння зламів

двох зразків, за розмаху напружень Δσ = 243 МПа, 305 МПа. Їх втомна

довговічність до зруйнування при цьому становила 4587 циклів та 770 циклів

відповідно. Розмах деформації на ділянці стабілізації при = 0,5 · , складав

відповідно Δε = 1,29% і 1,79%.

На основі аналізу макрозламів зразків виявили, що в обох випадках

зародження руйнування відбувалося від їх зовнішньої поверхні (Рис. 4.39).

а б

Рис. 4.39. Макрозлами зразків із NiTi сплаву після випробувань на малоциклову

втому одновісним розтягом з частотою 0,5 Гц та = 0,5 за розмаху
σ
напруження Δσ = 305 МПа ( = 770 цикл)  а та Δσ = 243 МПа ( =

4578 цикл) – б.
