Page 202 - УДК
P. 202
202
фрактограмах вони були практично відполіровані і яскраво світилися. У випадку
зразка, випробуваного за асиметрії циклу ( = 0,5), слідів такого
контактування спряжених поверхонь зламу було істотно менше (Рис. 4.45б, г).
а б
в г
д е

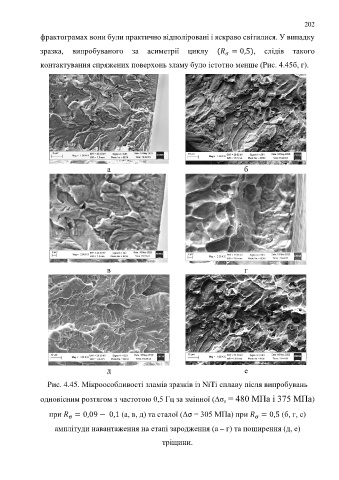

Рис. 4.45. Мікроособливості зламів зразків із NiTi сплаву після випробувань
одновісним розтягом з частотою 0,5 Гц за змінної (σ s = 480 МПа і 375 МПа)
при = 0,09 − 0,1 (а, в, д) та сталої (Δσ = 305 МПа) при = 0,5 (б, г, е)
σ
σ
амплітуди навантаження на етапі зародження (а – г) та поширення (д, е)
тріщини.
