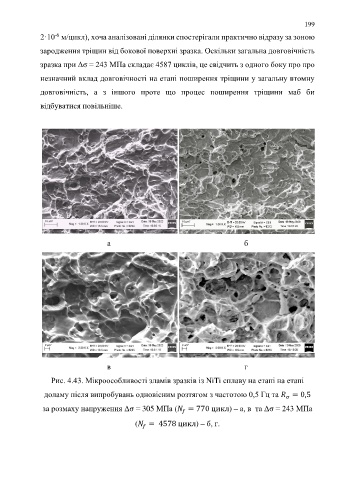

Page 199 - УДК

199

-6
2·10 м/цикл), хоча аналізовані ділянки спостерігали практично відразу за зоною
зародження тріщин від бокової поверхні зразка. Оскільки загальна довговічність

зразка при Δσ = 243 МПа складає 4587 циклів, це свідчить з одного боку про про

незначний вклад довговічності на етапі поширення тріщини у загальну втомну

довговічність, а з іншого проте що процес поширення тріщини маб би

відбуватися повільніше.

а б

в г

Рис. 4.43. Мікроособливості зламів зразків із NiTi сплаву на етапі на етапі

доламу після випробувань одновісним розтягом з частотою 0,5 Гц та = 0,5

за розмаху напруження Δσ = 305 МПа ( = 770 цикл) – а, в та Δσ = 243 МПа

( = 4578 цикл) – б, г.
