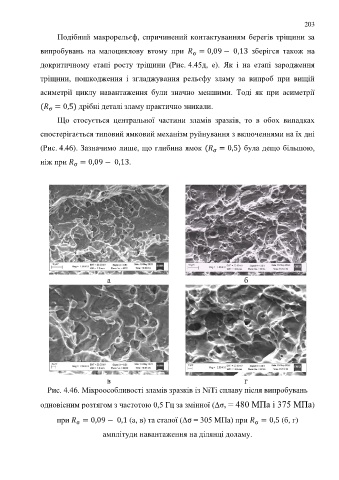

Page 203 - УДК

203

Подібний макрорельєф, спричинений контактуванням берегів тріщини за

випробувань на малоциклову втому при = 0,09 − 0,13 зберігся також на
σ
докритичному етапі росту тріщини (Рис. 4.45д, е). Як і на етапі зародження

тріщини, пошкодження і згладжування рельєфу зламу за випроб при вищій

асиметрії циклу навантаження були значно меншими. Тоді як при асиметрії

( = 0,5) дрібні деталі зламу практично зникали.
σ
Що стосується центральної частини зламів зразків, то в обох випадках

спостерігається типовий ямковий механізм руйнування з включеннями на їх дні

(Рис. 4.46). Зазначимо лише, що глибина ямок ( = 0,5) була дещо більшою,
σ
ніж при = 0,09 − 0,13.
σ

а б

в г
Рис. 4.46. Мікроособливості зламів зразків із NiTi сплаву після випробувань

одновісним розтягом з частотою 0,5 Гц за змінної (σ s = 480 МПа і 375 МПа)

при = 0,09 − 0,1 (а, в) та сталої (Δσ = 305 МПа) при = 0,5 (б, г)
σ
σ
амплітуди навантаження на ділянці доламу.
