З підвищенням роздільної здатності мікроскопа описані відмінності стали

ще очевиднішими (Рис. 4.41). Завдяки високій асиметрії циклу навантаження,

навіть на ранніх етапах зародження втомних тріщин від їх бокових поверхонь

можна спостерігати радіально орієнтовані гребені на переходах між дуже

дрібними квазівідкольними ділянками (Рис. 4.41бг).

а б

в г

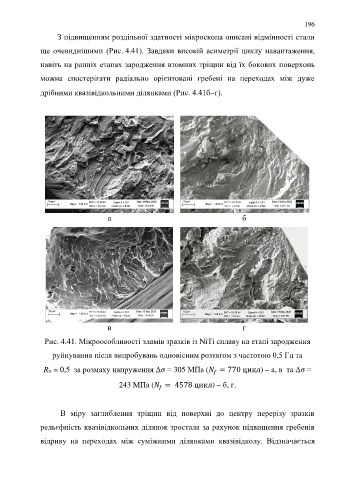

Рис. 4.41. Мікроособливості зламів зразків із NiTi сплаву на етапі зародження

руйнування після випробувань одновісним розтягом з частотою 0,5 Гц та

R = 0,5 за розмаху напруження Δσ = 305 МПа ( = 770 цикл) – а, в та Δσ =

243 МПа ( = 4578 цикл) – б, г.

В міру заглиблення тріщин від поверхні до центру перерізу зразків

рельєфність квазівідкольних ділянок зростала за рахунок підвищення гребенів

відриву на переходах між суміжними ділянками квазівідколу. Відзначається
