спричиненого воднем [200]. На галтельному переході, де рівень напружень
менший, ефект відлущування проявився у меншій мірі. Водночас за менш
жорстких умов випроб зразків (наводнювання за режимом І з розтягом при T =
20 °С) описаних особливостей не спостерігали (Рис. 3.17б).
а
б в

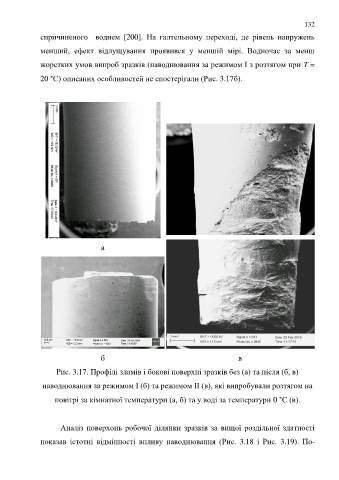

Рис. 3.17. Профілі зламів і бокові поверхні зразків без (а) та після (б, в)
наводнювання за режимом І (б) та режимом ІІ (в), які випробували розтягом на
повітрі за кімнатної температури (а, б) та у воді за температури 0 °С (в).
Аналіз поверхонь робочої ділянки зразків за вищої роздільної здатності
показав істотні відмінності впливу наводнювання (Рис. 3.18 і Рис. 3.19). По-
