136

3.7.2 Мікрофрактографічний аналіз центральної частини зламів

Мікрофрактографічний аналіз центральної частини зламів ненаводнених і

наводнених зразків виявив в’язке руйнування шляхом зародження, росту та

злиття мікропорожнин, типове для випроб гладких зразків (Рис. 3.21).

а б

в г

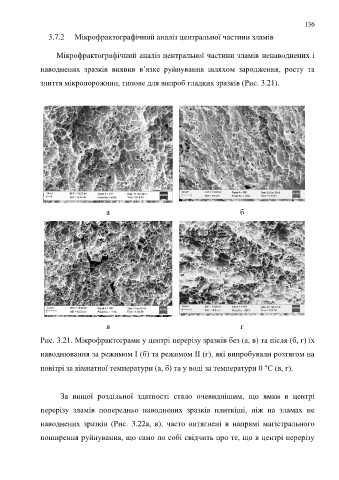

Рис. 3.21. Мікрофрактограми у центрі перерізу зразків без (а, в) та після (б, г) їх

наводнювання за режимом І (б) та режимом ІІ (г), які випробували розтягом на

повітрі за кімнатної температури (а, б) та у воді за температури 0 °С (в, г).

За вищої роздільної здатності стало очевиднішим, що ямки в центрі

перерізу зламів попередньо наводнених зразків плиткіші, ніж на зламах не

наводнених зразків (Рис. 3.22а, в), часто витягнені в напрямі магістрального

поширення руйнування, що само по собі свідчить про те, що в центрі перерізу
