Page 135 - УДК

135

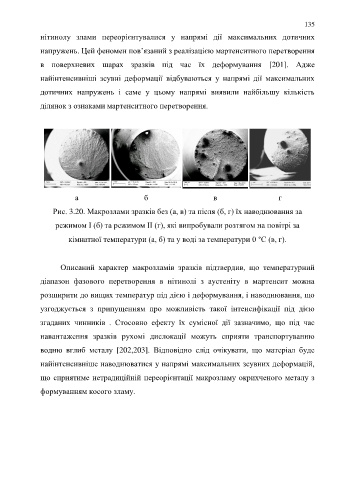

нітинолу злами переорієнтувалися у напрямі дії максимальних дотичних

напружень. Цей феномен пов’язаний з реалізацією мартенситного перетворення

в поверхневих шарах зразків під час їх деформування [201]. Адже

найінтенсивніші зсувні деформації відбуваються у напрямі дії максимальних

дотичних напружень і саме у цьому напрямі виявили найбільшу кількість

ділянок з ознаками мартенситного перетворення.

а б в г

Рис. 3.20. Макрозлами зразків без (а, в) та після (б, г) їх наводнювання за

режимом І (б) та режимом ІІ (г), які випробували розтягом на повітрі за

кімнатної температури (а, б) та у воді за температури 0 °С (в, г).

Описаний характер макрозламів зразків підтвердив, що температурний

діапазон фазового перетворення в нітинолі з аустеніту в мартенсит можна

розширити до вищих температур під дією і деформування, і наводнювання, що

узгоджується з припущенням про можливість такої інтенсифікації під дією

згаданих чинників . Стосовно ефекту їх сумісної дії зазначимо, що під час

навантаження зразків рухомі дислокації можуть сприяти транспортуванню

водню вглиб металу [202,203]. Відповідно слід очікувати, що матеріал буде

найінтенсивніше наводнюватися у напрямі максимальних зсувних деформацій,

що сприятиме нетрадиційній переорієнтації макрозламу окрихченого металу з

формуванням косого зламу.
