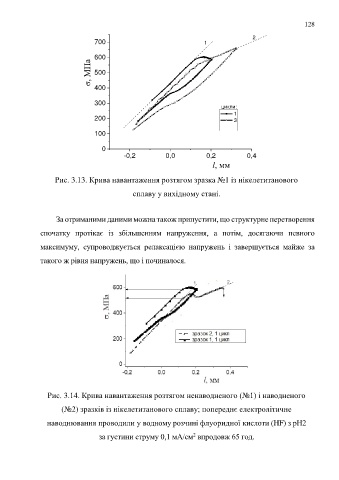

Page 128 - УДК

128

2
700 1

600
, MПa 500

400

300
цикли:
1
200 3

100

0
-0,2 0,0 0,2 0,4
l, мм

Рис. 3.13. Крива навантаження розтягом зразка №1 із нікелетитанового

сплаву у вихідному стані.

За отриманими даними можна також припустити, що структурне перетворення

спочатку протікає із збільшенням напруження, а потім, досягаючи певного

максимуму, супроводжується релаксацією напружень і завершується майже за

такого ж рівня напружень, що і починалося.

Рис. 3.14. Крива навантаження розтягом ненаводненого (№1) і наводненого

(№2) зразків із нікелетитанового сплаву; попереднє електролітичне

наводнювання проводили у водному розчині флуоридної кислоти (HF) з рН2

2
за густини струму 0,1 мА/см впродовж 65 год.
