наводнених зразків відбувалася завершальна стадія руйнування (Рис. 3.22б, г).
Відзначили також досить великі (сумірні з розміром зерен аустеніту) і плиткі
ділянки, структуровані ледь-помітними гребнями відриву, які вважали за прояв
структурно-фазового перетворення, спричиненого воднем, абсорбованого
сплавом під час наводнювання (Рис. 3.22г).
а б
в г

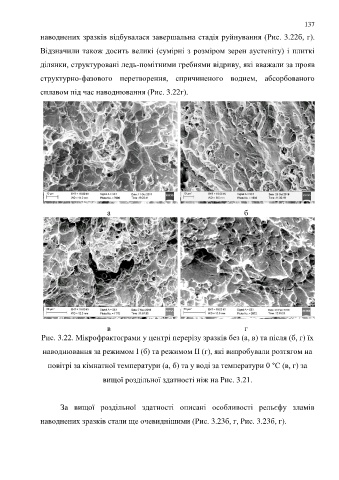

Рис. 3.22. Мікрофрактограми у центрі перерізу зразків без (а, в) та після (б, г) їх
наводнювання за режимом І (б) та режимом ІІ (г), які випробували розтягом на
повітрі за кімнатної температури (а, б) та у воді за температури 0 °С (в, г) за
вищої роздільної здатності ніж на Рис. 3.21.
За вищої роздільної здатності описані особливості рельєфу зламів
наводнених зразків стали ще очевиднішими (Рис. 3.23б, г, Рис. 3.23б, г).
