Page 129 - УДК
P. 129
129

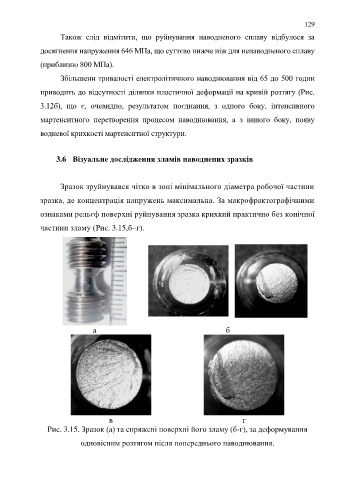

Також слід відмітити, що руйнування наводненого сплаву відбулося за
досягнення напруження 646 МПа, що суттєво нижче ніж для ненаводненого сплаву
(приблизно 800 МПа).
Збільшенн тривалості електролітичного наводнювання від 65 до 500 годин
приводить до відсутності ділянки пластичної деформації на кривій розтягу (Рис.
3.12б), що є, очевидно, результатом поєднання, з одного боку, інтенсивного
мартенситного перетворення процесом наводнювання, а з іншого боку, появу
водневої крихкості мартенситної структури.
3.6 Візуальне дослідження зламів наводнених зразків
Зразок зруйнувався чітко в зоні мінімального діаметра робочої частини
зразка, де концентрація напружень максимальна. За макрофрактографічними
ознаками рельєф поверхні руйнування зразка крихкий практично без конічної
частини зламу (Рис. 3.15,б–г).
а б
в г
Рис. 3.15. Зразок (а) та спряжені поверхні його зламу (б-г), за деформування
одновісним розтягом після попереднього наводнювання.
