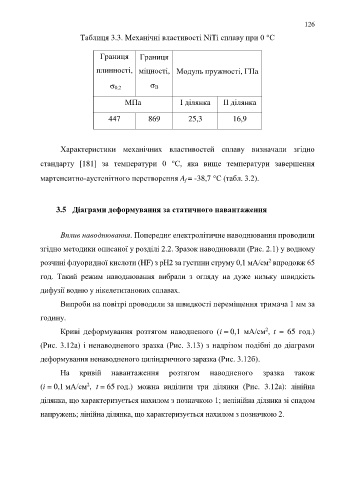

Page 126 - УДК

126

Таблиця 3.3. Механічні властивості NiTi сплаву при 0 С

Границя Границя

плинності, міцності, Модуль пружності, ГПа

 0,2  В

МПа I ділянка IІ ділянка

447 869 25,3 16,9

Характеристики механічних властивостей сплаву визначали згідно

стандарту [181] за температури 0 С, яка вище температури завершення

мартенситно-аустенітного перетворення A f = -38,7 С (табл. 3.2).

3.5 Діаграми деформування за статичного навантаження

Вплив наводнювання. Попереднє електролітичне наводнювання проводили

згідно методики описаної у розділі 2.2. Зразок наводнювали (Рис. 2.1) у водному
2
розчині флуоридної кислоти (HF) з рН2 за густини струму 0,1 мА/см впродовж 65

год. Такий режим наводнювання вибрали з огляду на дуже низьку швидкість

дифузії водню у нікелетитанових сплавах.

Випроби на повітрі проводили за швидкості переміщення тримача 1 мм за

годину.

2
Криві деформування розтягом наводненого (і = 0,1 мА/см , t = 65 год.)
(Рис. 3.12а) і ненаводненого зразка (Рис. 3.13) з надрізом подібні до діаграми

деформування ненаводненого циліндричного заразка (Рис. 3.12б).

На кривій навантаження розтягом наводненого зразка також

2
(і = 0,1 мА/см , t = 65 год.) можна виділити три ділянки (Рис. 3.12а): лінійна
ділянка, що характеризується нахилом з позначкою 1; нелінійна ділянка зі спадом

напружень; лінійна ділянка, що характеризується нахилом з позначкою 2.
