Page 124 - УДК

124

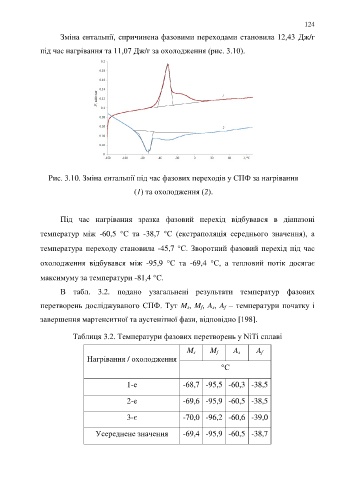

Зміна ентальпії, спричинена фазовими переходами становила 12,43 Дж/г

під час нагрівання та 11,07 Дж/г за охолодження (рис. 3.10).

Рис. 3.10. Зміна ентальпії під час фазових переходів у СПФ за нагрівання

(1) та охолодження (2).

Під час нагрівання зразка фазовий перехід відбувався в діапазоні

температур між -60,5 С та -38,7 С (екстраполяція середнього значення), а

температура переходу становила -45,7 С. Зворотний фазовий перехід під час

охолодження відбувався між -95,9 С та -69,4 С, а тепловий потік досягає

максимуму за температури -81,4 С.

В табл. 3.2. подано узагальнені результати температур фазових

перетворень досліджуваного СПФ. Тут M s, M f, A s, A f – температури початку і

завершення мартенситної та аустенітної фази, відповідно [198].

Таблиця 3.2. Температури фазових перетворень у NiTi сплаві

M s M f A s A f
Нагрівання / охолодження
С

1-е -68,7 -95,5 -60,3 -38,5

2-е -69,6 -95,9 -60,5 -38,5

3-є -70,0 -96,2 -60,6 -39,0

Усереднене значення -69,4 -95,9 -60,5 -38,7
