Page 125 - УДК

125

Зазначимо, що температури фазових перетворень в матеріалі мають

незначний розкид між окремими циклами нагрівання (охолодження). Так,

максимальне відхилення від середнього значення температури завершення

аустенітного перетворення A f становить 0,5 С, а для M f  0,7 С.

3.4 Діаграми деформування розтягом

Вплив температури. Діаграма розтягу (Рис. 3.11) складається із трьох

ділянок: I – пружної поведінки (аустенітна фаза); II – псевдопружної (аустенітно-

мартенситна фаза), де проявляються властивості надпружності; III – пружно-

пластичного деформування (мартенситна фаза), яка завершується руйнуванням

зразка.

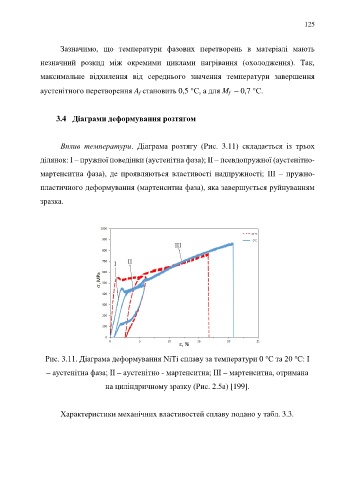

Рис. 3.11. Діаграма деформування NiTi сплаву за температури 0 ℃ та 20 ℃: І

– аустенітна фаза; ІІ – аустенітно - мартенситна; ІІІ – мартенситна, отримана

на циліндричному зразку (Рис. 2.5а) [199].

Характеристики механічних властивостей сплаву подано у табл. 3.3.
