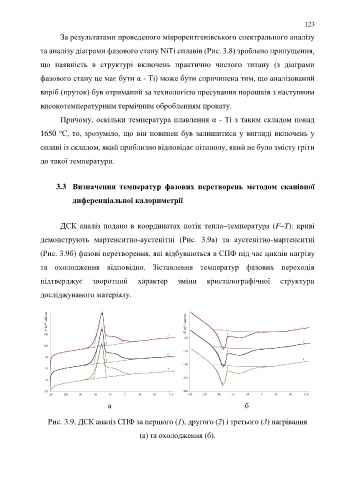

Page 123 - УДК

123

За результатами проведеного мікрорентгенівського спектрального аналізу

та аналізу діаграми фазового стану NiTi сплавів (Рис. 3.8) зроблено припущення,

що наявність в структурі включень практично чистого титану (з діаграми

фазового стану це має бути α - Ti) може бути спричинена тим, що аналізований

виріб (пруток) був отриманий за технологією пресування порошків з наступним

високотемпературним термічним обробленням прокату.

Причому, оскільки температура плавлення α - Ti з таким складом понад

о
1650 С, то, зрозуміло, що він повинен був залишитися у вигляді включень у
сплаві із складом, який приблизно відповідає нітинолу, який не було змісту гріти

до такої температури.

3.3 Визначення температур фазових перетворень методом сканівної

диференціальної калориметрії

ДСК аналіз подано в координатах потік тепла–температура (F–T): криві

демонструють мартенситно-аустенітні (Рис. 3.9а) та аустенітно-мартенситні
(Рис. 3.9б) фазові перетворення, які відбуваються в СПФ під час циклів нагріву

та охолодження відповідно. Зіставлення температур фазових переходів

підтверджує зворотний характер зміни кристалографічної структури

досліджуваного матеріалу.

a б

Рис. 3.9. ДСК аналіз СПФ за першого (1), другого (2) і третього (3) нагрівання
(а) та охолодження (б).
