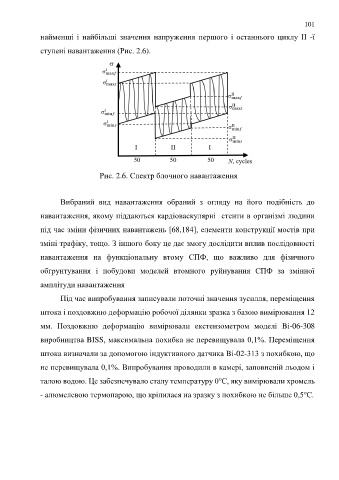

Page 101 - УДК

101

найменші і найбільші значення напруження першого і останнього циклу ІI -ї

ступені навантаження (Рис. 2.6).

Рис. 2.6. Спектр блочного навантаження

Вибраний вид навантаження обраний з огляду на його подібність до

навантаження, якому піддаються кардіоваскулярні стенти в організмі людини

під час зміни фізичних навантажень [68,184], елементи конструкції мостів при

зміні трафіку, тощо. З іншого боку це дає змогу дослідити вплив послідовності

навантаження на функціональну втому СПФ, що важливо для фізичного

обгрунтування і побудови моделей втомного руйнування СПФ за змінної

амплітуди навантаження

Під час випробування записували поточні значення зусилля, переміщення

штока і поздовжню деформацію робочої ділянки зразка з базою вимірювання 12
мм. Поздовжню деформацію вимірювали екстензометром моделі Bi-06-308

виробництва BISS, максимальна похибка не перевищувала 0,1%. Переміщення
штока визначали за допомогою індуктивного датчика Bi-02-313 з похибкою, що

не перевищувала 0,1%. Випробування проводили в камері, заповненій льодом і
талою водою. Це забезпечувало сталу температуру 0℃, яку вимірювали хромель

- алюмелевою термопарою, що кріпилася на зразку з похибкою не більше 0,5℃.
