Page 96 - УДК

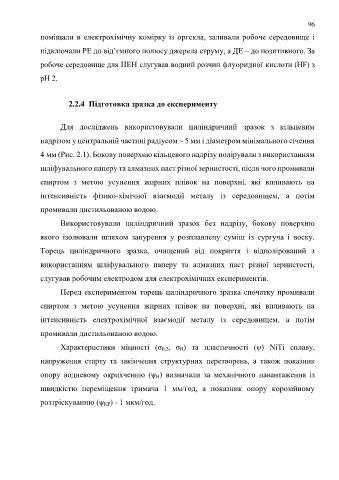

96

поміщали в електрохімічну комірку із оргскла, заливали робоче середовище і

підключали РЕ до від’ємного полюсу джерела струму, а ДЕ – до позитивного. За

робоче середовище для ПЕН слугував водний розчин флуоридної кислоти (HF) з

рН 2.

2.2.4 Підготовка зразка до експерименту

Для досліджень використовували циліндричний зразок з кільцевим

надрізом у центральній частині радіусом ~ 5 мм і діаметром мінімального січення

4 мм (Рис. 2.1). Бокову поверхню кільцевого надрізу полірували з використанням

шліфувального паперу та алмазних паст різної зернистості, після чого промивали

спиртом з метою усунення жирних плівок на поверхні, які впливають на

інтенсивність фізико-хімічної взаємодії металу із середовищем, а потім

промивали дистильованою водою.

Використовували циліндричний зразок без надрізу, бокову поверхню

якого ізолювали шляхом занурення у розплавлену суміш із сургуча і воску.

Торець циліндричного зразка, очищений від покриття і відполірований з

використанням шліфувального паперу та алмазних паст різної зернистості,

слугував робочим електродом для електрохімічних експериментів.

Перед експериментом торець циліндричного зразка спочатку промивали

спиртом з метою усунення жирних плівок на поверхні, які впливають на

інтенсивність електрохімічної взаємодії металу із середовищем, а потім

промивали дистильованою водою.

Характеристики міцності (σ 0,2, σ В) та пластичності (ψ) NiTi сплаву,

напруження старту та закінчення структурних перетворень, а також показник

опору водневому окрихченню (ψ Н) визначали за механічного навантаження із

швидкістю переміщення тримача 1 мм/год, а показник опору корозійному

розтріскуванню (ψ КР) - 1 мкм/год.
