Page 98 - УДК

98

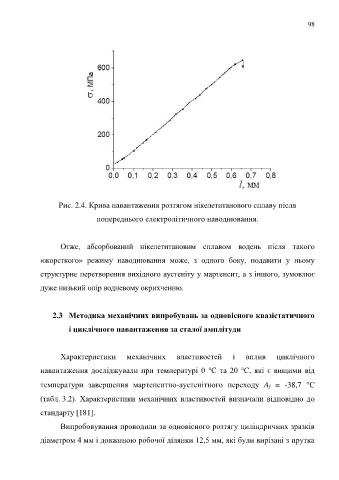

Рис. 2.4. Крива навантаження розтягом нікелетитанового сплаву після

попереднього електролітичного наводнювання.

Отже, абсорбований нікелетитановим сплавом водень після такого

«жорсткого» режиму наводнювання може, з одного боку, подавити у ньому

структурне перетворення вихідного аустеніту у мартенсит, а з іншого, зумовлює

дуже низький опір водневому окрихченню.

2.3 Методика механічних випробувань за одновісного квазістатичного

і циклічного навантаження за сталої амплітуди

Характеристики механічних властивостей і вплив циклічного

навантаження досліджували при температурі 0 ℃ та 20 ℃, які є вищими від

температури завершення мартенситно-аустенітного переходу A f = -38,7 С

(табл. 3.2). Характеристики механічних властивостей визначали відповідно до

стандарту [181].
Випробовування проводили за одновісного розтягу циліндричних зразків

діаметром 4 мм і довжиною робочої ділянки 12,5 мм, які були вирізані з прутка
