симетрії надрізу співпадала з лінією дії сили, в зоні максимальних напружень

розтягу (Рис. 2.8).

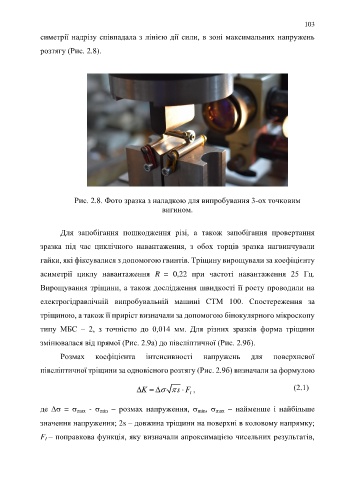

Рис. 2.8. Фото зразка з наладкою для випробування 3-ох точковим
вигином.

Для запобігання пошкодження різі, а також запобігання провертання

зразка під час циклічного навантаження, з обох торців зразка нагвинчували

гайки, які фіксувалися з допомогою гвинтів. Тріщину вирощували за коефіцієнту

асиметрії циклу навантаження R = 0,22 при частоті навантаження 25 Гц.

Вирощування тріщини, а також дослідження швидкості її росту проводили на

електрогідравлічній випробувальній машині СТМ 100. Спостереження за

тріщиною, а також її приріст визначали за допомогою бінокулярного мікроскопу

типу МБС – 2, з точністю до 0,014 мм. Для різних зразків форма тріщини

змінювалася від прямої (Рис. 2.9а) до півеліптичної (Рис. 2.9б).

Розмах коефіцієнта інтенсивності напружень для поверхневої

півеліптичної тріщини за одновісного розтягу (Рис. 2.9б) визначали за формулою


 K     s F , (2.1)
I

де  =  max -  min  розмах напруження,  min,  max  найменше і найбільше

значення напруження; 2s – довжина тріщини на поверхні в коловому напрямку;

F I – поправкова функція, яку визначали апроксимацією чисельних результатів,
