99

 8 мм (Рис. 2.5а) на сервогідравлічній машині CTM-100 з автоматизованим

управлінням і системою відбору даних [182].

Випробування при температурі 0℃ проводили в камері, заповненій льодом

і талою водою (Рис. 2.5б, в). Це забезпечувало сталу температуру 0 ℃, яку

вимірювали хромельалюмелевою термопарою, що кріпилася на зразку з

похибкою не більше 0,5 ℃. Випробування при температурі 20 ℃ проводили на

повітрі.

(a)

(б) (в)

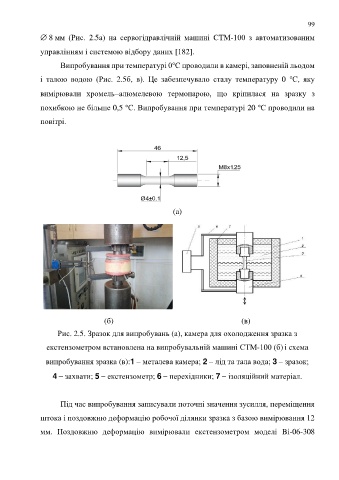

Рис. 2.5. Зразок для випробувань (a), камера для охолодження зразка з

екстензометром встановлена на випробувальній машині СТМ-100 (б) і схема

випробування зразка (в):1  металева камера; 2  лід та тала вода; 3  зразок;

4  захвати; 5  екстензометр; 6  перехідники; 7  ізоляційний матеріал.

Під час випробування записували поточні значення зусилля, переміщення

штока і поздовжню деформацію робочої ділянки зразка з базою вимірювання 12

мм. Поздовжню деформацію вимірювали екстензометром моделі Bi-06-308
