Page 102 - УДК

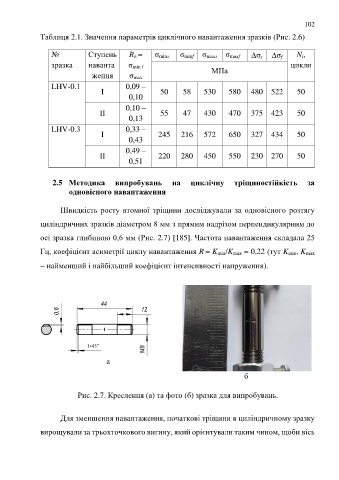

102

Таблиця 2.1. Значення параметрів циклічного навантаження зразків (Рис. 2.6)

№ Ступень R σ = σ mins σ minf σ maxs σ maxf σ s σ f N i,
зразка наванта σ min / цикли

ження σ max МПа
LHV-0.1 0,09 –
I 50 58 530 580 480 522 50
0,10

0,10 –
II 55 47 430 470 375 423 50
0,13
LHV-0.3 0,33 –
I 245 216 572 650 327 434 50
0,43
0,49 –
II 220 280 450 550 230 270 50
0,51

2.5 Методика випробувань на циклічну тріщиностійкість за
одновісного навантаження

Швидкість росту втомної тріщини досліджували за одновісного розтягу

циліндричних зразків діаметром 8 мм з прямим надрізом перпендикулярним до

осі зразка глибиною 0,6 мм (Рис. 2.7) [185]. Частота навантаження складала 25

Гц, коефіцієнт асиметрії циклу навантаження R = K min/K max = 0,22 (тут K min, K max

 найменший і найбільший коефіцієнт інтенсивності напруження).

a

б

Рис. 2.7. Креслення (а) та фото (б) зразка для випробувань.

Для зменшення навантаження, початкові тріщини в циліндричному зразку

вирощували за трьохточкового вигину, який орієнтували таким чином, щоби вісь
