Page 100 - УДК

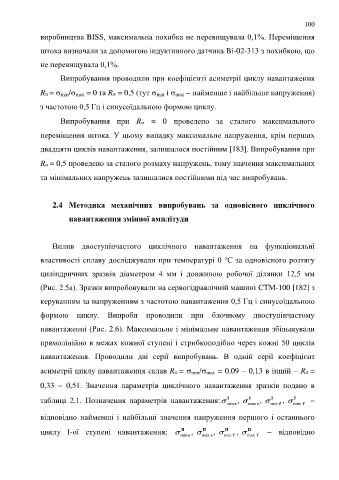

100

виробництва BISS, максимальна похибка не перевищувала 0,1%. Переміщення

штока визначали за допомогою індуктивного датчика Bi-02-313 з похибкою, що

не перевищувала 0,1%.

Випробування проводили при коефіцієнті асиметрії циклу навантаження

R =  min/ max = 0 та R = 0,5 (тут  min і  max  найменше і найбільше напруження)

з частотою 0,5 Гц і синусоїдальною формою циклу.

Випробування при R = 0 проведено за сталого максимального

переміщення штока. У цьому випадку максимальне напруження, крім перших

двадцяти циклів навантаження, залишалося постійним [183]. Випробування при

R = 0,5 проведено за сталого розмаху напружень, тому значення максимальних

та мінімальних напружень залишалися постійними під час випробувань.

2.4 Методика механічних випробувань за одновісного циклічного

навантаження змінної амплітуди

Вплив двоступінчастого циклічного навантаження на функціональні

властивості сплаву досліджували при температурі 0 ℃ за одновісного розтягу

циліндричних зразків діаметром 4 мм і довжиною робочої ділянки 12,5 мм

(Рис. 2.5а). Зразки випробовували на сервогідравлічній машині CTM-100 [182] з

керуванням за напруженням з частотою навантаження 0,5 Гц і синусоїдальною

формою циклу. Випроби проводили при блочному двоступінчастому

навантаженні (Рис. 2.6). Максимальне і мінімальне навантаження збільшували

прямолінійно в межах кожної ступені і стрибкоподібно через кожні 50 циклів

навантаження. Проводили дві серії випробувань. В одній серії коефіцієнт

асиметрії циклу навантаження склав R =  min/ max = 0,09  0,13 в іншій  R =

0,33  0,51. Значення параметрів циклічного навантаження зразків подано в

таблиці 2.1. Позначення параметрів навантаження: min s ,  max s ,  min f ,  max f 
I
I
I
I
відповідно найменші і найбільші значення напруження першого і останнього
циклу І-ої ступені навантаження;  II ,  II ,  II ,  II  відповідно
min s max s min f max f
