Page 105 - УДК

105

K Y 
  σ πb  8Y PL / (π ) π , b (2.4)
3

d
b b
де L  відстань між точками опор.

Y  1,04 3,64( / 2 ) 16,86( / 2 )b r  b r  32,59( / 2 )b r  28,41( / 2 )b r
4
3
2
b
Формули (2.3) і (2.4) справедливі для 0,0625 < b/2r < 0,625.

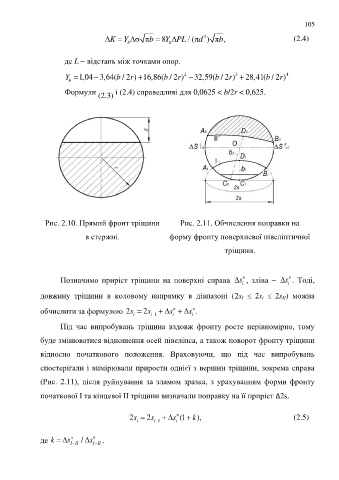

Рис. 2.10. Прямий фронт тріщини Рис. 2.11. Обчислення поправки на

в стержні. форму фронту поверхневої півеліптичної

тріщини.

л
п
Позначимо приріст тріщини на поверхні справа s  , зліва  s  . Тоді,
i
i
довжину тріщини в коловому напрямку в діапазоні (2s I ≤ 2s i ≤ 2s II) можна
обчислити за формулою 2s  2s   s   s i л .
п
i
i
i
1
Під час випробувань тріщина вздовж фронту росте нерівномірно, тому
буде змінюватися відношення осей півеліпса, а також поворот фронту тріщини

відносно початкового положення. Враховуючи, що під час випробувань

спостерігали і вимірювали прирости однієї з вершин тріщини, зокрема справа

(Рис. 2.11), після руйнування за зламом зразка, з урахуванням форми фронту

початкової І та кінцевої ІІ тріщини визначали поправку на її приріст Δ2s.

2s  2s   s i п (1 k ), (2.5)
i
i
1
де k   s I II л / s I II п .
