Page 99 - Дисертаця Венгринюк

99

3.4.2.2 Вплив швидкості навантаження на характеристики

тріщиностійкості сталі за попереднього електролітичного наводнювання

На поздовжніх зразках вивчали вплив швидкості прогину зразка v
(0,5; 0,05 та 0,005 мм/хв) триточковим згином на в’язкість руйнування сталі

17Г1С після її електролітичного наводнювання за різних режимів (рис. 3.11).

a

б

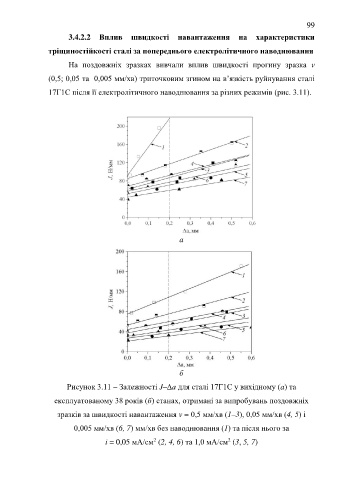

Рисунок 3.11 – Залежності J–Δа для сталі 17Г1С у вихідному (a) та

експлуатованому 38 років (б) станах, отримані за випробувань поздовжніх

зразків за швидкості навантаження v = 0,5 мм/хв (1–3), 0,05 мм/хв (4, 5) і

0,005 мм/хв (6, 7) мм/хв без наводнювання (1) та після нього за

2
і = 0,05 мА/см (2, 4, 6) та 1,0 мА/см (3, 5, 7)
2
