оцінкою відносного звуження за такого режиму наводнювання (табл. 3.6). Для

неексплуатованого металу цей показник пластичності не демонстрував

чутливості до наводнювання. Зазначимо, що застосування інтенсивного

2
режиму наводнювання (i = 1,0 мА/см ) дещо посилило його вплив (залежності
2 і 3 на рис. 3.10).

200

120
160 2
1
1
J, Н/мм 120 3 J, Н/мм 80 2

80 3
40
40

0 0
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,0 0,1 0,2 0,3 0,4 0,5 0,6
a, мм a, мм

a б

200
120 1
160
1
2
J, Н/мм 120 2 J, Н/мм 80 3

80
3
40
40

0 0
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,0 0,1 0,2 0,3 0,4 0,5 0,6
a, мм a, мм

в г

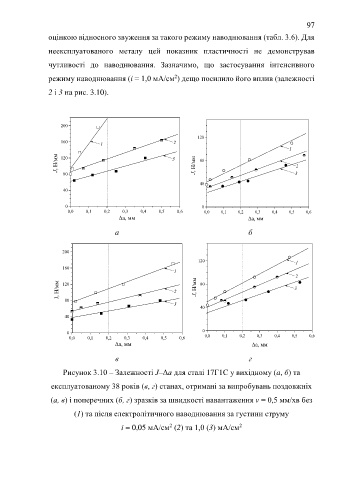

Рисунок 3.10 – Залежності J–Δа для сталі 17Г1С у вихідному (a, б) та

експлуатованому 38 років (в, г) станах, отримані за випробувань поздовжніх

(a, в) і поперечних (б, г) зразків за швидкості навантаження v = 0,5 мм/хв без

(1) та після електролітичного наводнювання за густини струму

2
2
і = 0,05 мА/см (2) та 1,0 (3) мА/см
