104

пластичності ефективніше використовувати відносне звуження, а не відносне

видовження.

На сьогоднішньому етапі досліджень впливу водню на механічні

властивості конструкційних матеріалів використовують показник HES як

індикатор чутливості металу до дії водню, зокрема, водневого окрихчення.


Наближення рівня показника HES до 0% означає втрату чутливості до

наводнювання і навпаки, до 100% – максимальну чутливість.

70

60

 % 50

40

30

0 0.05 1.0 0 0.05 1.0 0 0.05 1.0 0 0.05 1.0
i, мА/см 2 i, мА/см 2 i, мА/см 2 i, мА/см 2

а б в г

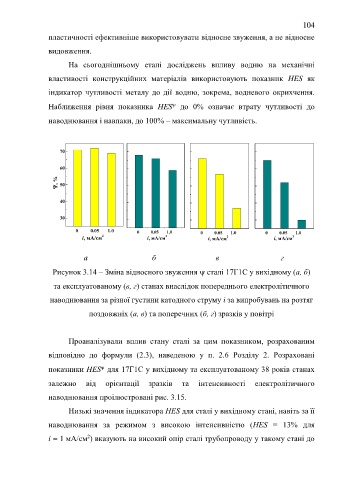

Рисунок 3.14 – Зміна відносного звуження  сталі 17Г1С у вихідному (а, б)

та експлуатованому (в, г) станах внаслідок попереднього електролітичного

наводнювання за різної густини катодного струму i за випробувань на розтяг

поздовжніх (а, в) та поперечних (б, г) зразків у повітрі

Проаналізували вплив стану сталі за цим показником, розрахованим

відповідно до формули (2.3), наведеною у п. 2.6 Розділу 2. Розраховані


показники HES для 17Г1С у вихідному та експлуатованому 38 років станах
залежно від орієнтації зразків та інтенсивності електролітичного

наводнювання проілюстровані рис. 3.15.

Низькі значення індикатора НES для сталі у вихідному стані, навіть за її

наводнювання за режимом з високою інтенсивністю (НES = 13% для
2
i = 1 мА/см ) вказують на високий опір сталі трубопроводу у такому стані до
