Page 98 - Дисертаця Венгринюк
P. 98

98

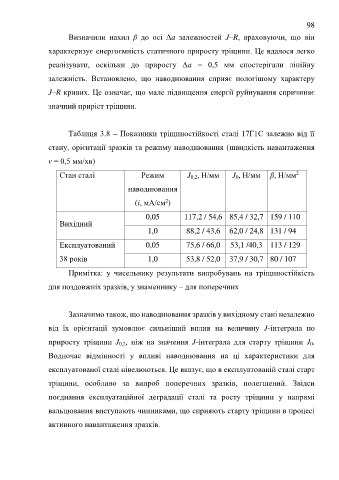

                         Визначили  нахил  β  до  осі  Δа  залежностей  J–R,  враховуючи,  що  він

                  характеризує енергоємність статичного приросту тріщини. Це вдалося легко

                  реалізувати,  оскільки  до  приросту  Δa  =  0,5  мм  спостерігали  лінійну


                  залежність.  Встановлено,  що  наводнювання  сприяє  пологішому  характеру
                  J–R кривих. Це означає, що мале підвищення енергії руйнування спричиняє

                  значний приріст тріщини.



                         Таблиця 3.8 – Показники тріщиностійкості сталі 17Г1С залежно від її


                  стану, орієнтації зразків та режиму наводнювання (швидкість навантаження
                  v = 0,5 мм/хв)

                      Стан сталі                   Режим           J 0,2, Н/мм     J 0, Н/мм    β, Н/мм  2

                                              наводнювання

                                                           2
                                                (i, мА/см )
                                                    0,05          117,2 / 54,6  85,4 / 32,7  159 / 110
                      Вихідний
                                                     1,0          88,2 / 43,6  62,0 / 24,8  131 / 94

                      Експлуатований                0,05          75,6 / 66,0     53,1 /40,3  113 / 129

                      38 років                       1,0          53,8 / 52,0  37,9 / 30,7  80 / 107

                         Примітка:  у  чисельнику  результати  випробувань  на  тріщиностійкість

                  для поздовжніх зразків, у знаменнику – для поперечних



                         Зазначимо також, що наводнювання зразків у вихідному стані незалежно

                  від  їх  орієнтації  зумовлює  сильніший  вплив  на  величину  J-інтеграла  по

                  приросту  тріщини  J 0,2,  ніж  на  значення  J-інтеграла  для  старту  тріщини  J 0.

                  Водночас  відмінності  у  впливі  наводнювання  на  ці  характеристики  для

                  експлуатованої сталі нівелюються. Це вказує, що в експлуатованій сталі старт

                  тріщини,  особливо  за  випроб  поперечних  зразків,  полегшений.  Звідси

                  поєднання  експлуатаційної  деградації  сталі  та  росту  тріщини  у  напрямі

                  вальцювання виступають чинниками, що сприяють старту тріщини в процесі

                  активного навантаження зразків.
   93   94   95   96   97   98   99   100   101   102   103
