103

200
80 1
1
150 60
J 0,2 , Н/мм 100 J 0 , Н/мм 2

2 40
50 20

0 0
0 1 2 3 4 5 0 1 2 3 4 5
С, ppm С, ppm
а б

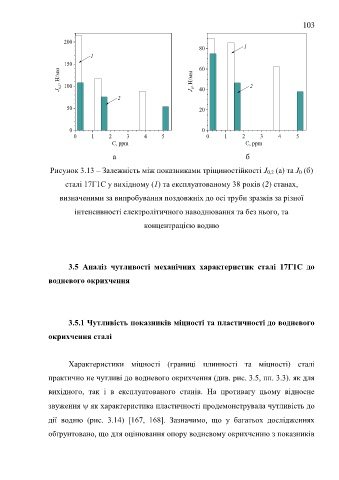

Рисунок 3.13 – Залежність між показниками тріщиностійкості J 0,2 (а) та J 0 (б)

сталі 17Г1С у вихідному (1) та експлуатованому 38 років (2) станах,

визначеними за випробування поздовжніх до осі труби зразків за різної

інтенсивності електролітичного наводнювання та без нього, та

концентрацією водню

3.5 Аналіз чутливості механічних характеристик сталі 17Г1С до
водневого окрихчення

3.5.1 Чутливість показників міцності та пластичності до водневого

окрихчення сталі

Характеристики міцності (границі плинності та міцності) сталі

практично не чутливі до водневого окрихчення (див. рис. 3.5, пп. 3.3). як для

вихідного, так і в експлуатованого станів. На противагу цьому відносне

звуження  як характеристика пластичності продемонструвала чутливість до

дії водню (рис. 3.14) [167, 168]. Зазначимо, що у багатьох дослідженнях

обґрунтовано, що для оцінювання опору водневому окрихченню з показників
