Виявили відмінність морфології зломів для різних станів металу та
орієнтації зразків (рис. 3.8). За поздовжньої орієнтації зразків (рис. 3.8а, б)
тріщина підростала у тангенціальному напрямі стосовно осі труби при
істотному розкритті розшарувань. Водночас на основі аналізу поверхонь
руйнування поперечних зразків встановлено, що розшарування було
орієнтоване вздовж осі труби та інтенсивніше (рис. 3.8в, г), особливо у випадку
експлуатаційно деградованої сталі.
а б
в г

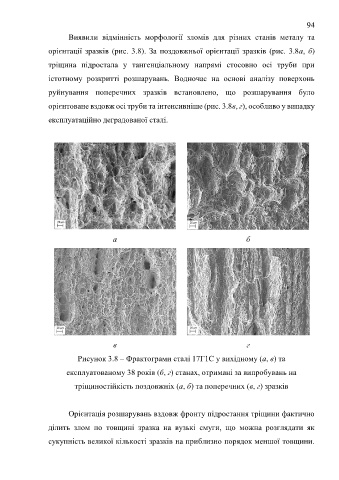

Рисунок 3.8 – Фрактограми сталі 17Г1С у вихідному (а, в) та
експлуатованому 38 років (б, г) станах, отримані за випробувань на
тріщиностійкість поздовжніх (а, б) та поперечних (в, г) зразків
Орієнтація розшарувань вздовж фронту підростання тріщини фактично
ділить злом по товщині зразка на вузькі смуги, що можна розглядати як
сукупність великої кількості зразків на приблизно порядок меншої товщини.
