Page 95 - Дисертаця Венгринюк

95

Отже, виявлене розшарування поділяє фронт тріщини на окремі ділянки [201].

Це підвищує енергію руйнування та знижує напружений стан у вершині

тріщини [201–203]. Подібна поведінка була виявлена за випробувань на

в’язкість руйнування експлуатованої сталі API 5 L X67 з вищою міцністю у

праці [204].

Смугастий рельєф поверхні підростання тріщини в експлуатованій сталі

зумовлений відшаруванням від матриці неметалевих включень, які внаслідок

вальцювання мають витягнуту форму, орієнтовану вздовж осі труби. Це вказує

на важливу роль текстури та мікроструктури сталей трубопроводів,

виготовлених вальцюванням, у формуванні енергозатрат на поширення

тріщини і, відповідно, значення показників тріщиностійкості, що схематично

подано на рис. 3.9 для поперечних зразків [184]. Розшарування локалізувалося

між волокнами мікроструктури вздовж осі зразків, яка збігалася з віссю труби.

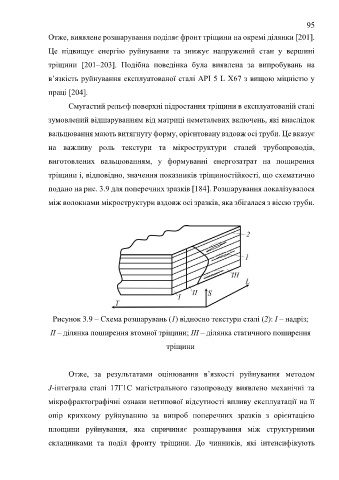

Рисунок 3.9 – Схема розшарувань (1) відносно текстури сталі (2): І – надріз;

ІІ – ділянка поширення втомної тріщини; ІІІ – ділянка статичного поширення

тріщини

Отже, за результатами оцінювання в’язкості руйнування методом
J-інтеграла сталі 17Г1С магістрального газопроводу виявлено механічні та

мікрофрактографічні ознаки нетипової відсутності впливу експлуатації на її

опір крихкому руйнуванню за випроб поперечних зразків з орієнтацією

площини руйнування, яка спричиняє розшарування між структурними

складниками та поділ фронту тріщини. До чинників, які інтенсифікують
