100

Результати, отримані при зменшенні показника v від базової 0,5 мм/хв на один

(0,05 мм/хв) і два порядки (0,005 мм/хв), наведені на рис. 3.11 і в табл. 3.9.

Залежності 1–3 на рис. 3.11 стосуються базової швидкості навантаження

0,5 мм/хв, а 4–7 – пониженої.

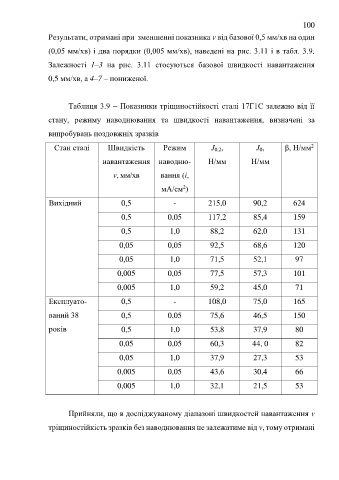

Таблиця 3.9 – Показники тріщиностійкості сталі 17Г1С залежно від її

стану, режиму наводнювання та швидкості навантаження, визначені за

випробувань поздовжніх зразків

Стан сталі Швидкість Режим J 0,2, J 0, β, Н/мм 2

навантаження наводню- Н/мм Н/мм

v, мм/хв вання (i,

мА/см )
2

Вихідний 0,5 - 215,0 90,2 624

0,5 0,05 117,2 85,4 159

0,5 1,0 88,2 62,0 131

0,05 0,05 92,5 68,6 120

0,05 1,0 71,5 52,1 97

0,005 0,05 77,5 57,3 101

0,005 1,0 59,2 45,0 71

Експлуато- 0,5 - 108,0 75,0 165

ваний 38 0,5 0,05 75,6 46,5 150

років 0,5 1,0 53,8 37,9 80

0,05 0,05 60,3 44, 0 82

0,05 1,0 37,9 27,3 53

0,005 0,05 43,6 30,4 66

0,005 1,0 32,1 21,5 53

Прийняли, що в досліджуваному діапазоні швидкостей навантаження v

тріщиностійкість зразків без наводнювання не залежатиме від v, тому отримані
