відмінності у випробуваннях зразків після електролітичного наводнювання

відносили до впливу водню.

Встановлена закономірність зниження тріщиностійкості сталі за дії

водню за випробувань за нижчої швидкості навантаження включно з нижчим

нахилом β (рис. 3.12) загалом відповідають закономірностях, властивим

100
Сталь 17Г1С у вихідному стані
200 Сталь 17Г1С у вихідному стані
80 Експлуатована сталь 17Г1С
160 1
J 0,2 , Н/мм 120 Експлуатована сталь 17Г1С J 0 , Н/мм 60 2

80 1 40 3
2
3 4
40 4 20

0 0
0,005 0,05 0,5 0,005 0,05 0,5
v, мм/хв v, мм/хв

a б

635
630
Сталь 17Г1С у вихідному стані
625
620
615
, Н/мм 2 610 Експлуатована сталь 17Г1С 1

2

100
3
4
0
0,005 0,05 0,5
v, мм/хв
в

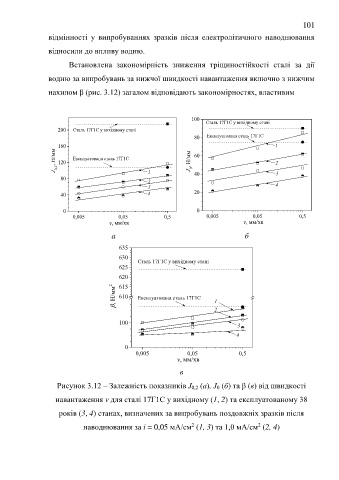

Рисунок 3.12 – Залежність показників J 0,2 (a), J 0 (б) та β (в) від швидкості

навантаження v для сталі 17Г1С у вихідному (1, 2) та експлуатованому 38

років (3, 4) станах, визначених за випробувань поздовжніх зразків після
2
2
наводнювання за і = 0,05 мА/см (1, 3) та 1,0 мА/см (2, 4)
