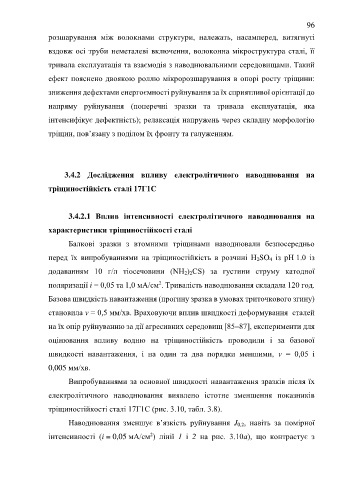

Page 96 - Дисертаця Венгринюк
P. 96
96
розшарування між волокнами структури, належать, насамперед, витягнуті
вздовж осі труби неметалеві включення, волоконна мікроструктура сталі, її
тривала експлуатація та взаємодія з наводнювальними середовищами. Такий
ефект пояснено двоякою роллю мікророзшарування в опорі росту тріщини:
зниження дефектами енергоємності руйнування за їх сприятливої орієнтації до
напряму руйнування (поперечні зразки та тривала експлуатація, яка
інтенсифікує дефектність); релаксація напружень через складну морфологію
тріщин, пов’язану з поділом їх фронту та галуженням.
3.4.2 Дослідження впливу електролітичного наводнювання на
тріщиностійкість сталі 17Г1С
3.4.2.1 Вплив інтенсивності електролітичного наводнювання на
характеристики тріщиностійкості сталі
Балкові зразки з втомними тріщинами наводнювали безпосередньо
перед їх випробуваннями на тріщиностійкість в розчині H 2SO 4 із pH 1.0 із
додаванням 10 г/л тіосечовини (NH 2) 2CS) за густини струму катодної
2
поляризації i = 0,05 та 1,0 мA/cм . Тривалість наводнювання складала 120 год.
Базова швидкість навантаження (прогину зразка в умовах триточкового згину)
становила v = 0,5 мм/хв. Враховуючи вплив швидкості деформування сталей
на їх опір руйнуванню за дії агресивних середовищ [85–87], експерименти для
оцінювання впливу водню на тріщиностійкість проводили і за базової
швидкості навантаження, і на один та два порядки меншими, v = 0,05 і
0,005 мм/хв.
Випробуваннями за основної швидкості навантаження зразків після їх
електролітичного наводнювання виявлено істотне зменшення показників
тріщиностійкості сталі 17Г1С (рис. 3.10, табл. 3.8).
Наводнювання зменшує в’язкість руйнування J 0,2, навіть за помірної
2
інтенсивності (i = 0,05 мА/см ) лінії 1 і 2 на рис. 3.10а), що контрастує з
